SIVP（真空断熱配管）

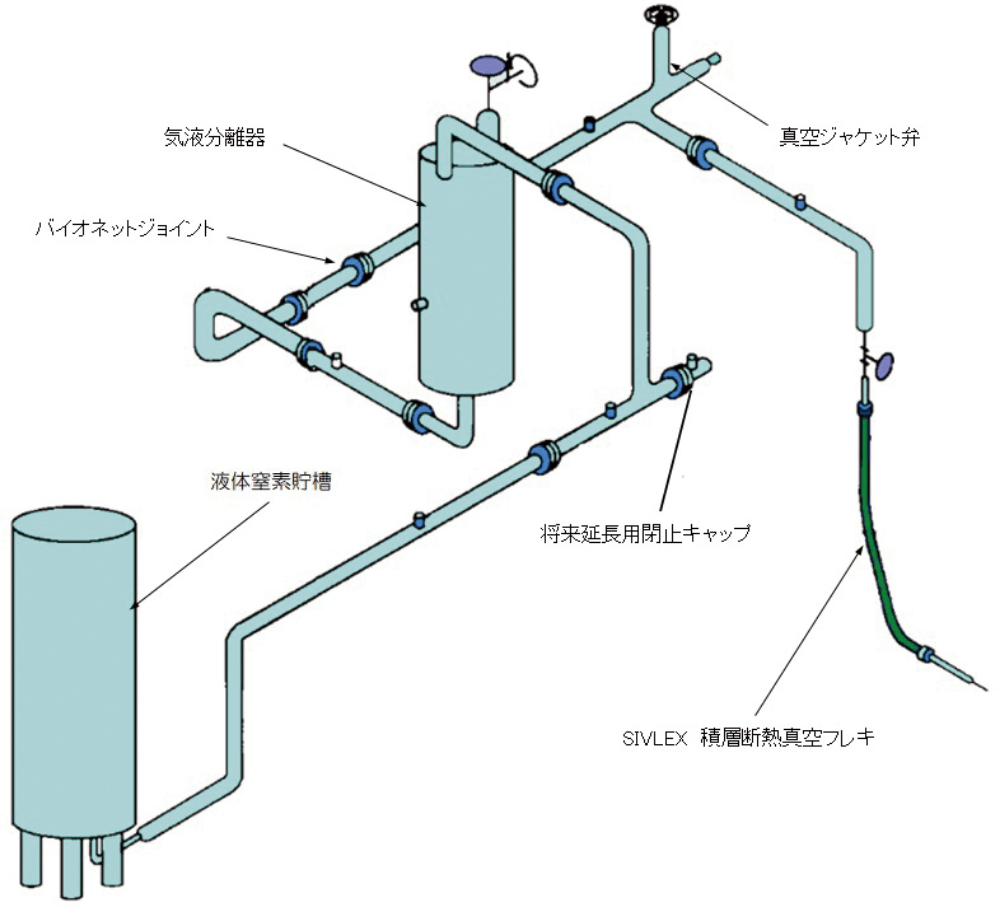

構造イメージ図
特長
- 積層真空断熱方式の為、熱損失が少なく、ウレタンフォーム断熱に比べて蒸発ロスが約1/40です。
- 内管、外管ともステンレス製の為、配管寿命が長く、性能の経年変化が少ない。
- 配管外径が小さく、軽量で設置スペースが少ない。
- クリーンルーム、医療関係、食品関係の設置環境等に対応した、外面研磨の仕様も対応可能です。
- 配管接続はバイオネット・ジョイント接続方式です。
- 現地取付が容易で、施工は短時間で可能です。
- レアウトの変更に対応できます。
- 将来、延長が容易に出来ます。
- 現地採寸作業も承ります。
用途・使用例
| 流体 | 窒素/水素/酸素/ヘリウム/アルゴン |
|---|---|
| 使用例 | 電子部品工場、MBE装置、冷凍食品、アイスクリーム（冷凍菓子）、自動車工場（冷やしバメ）、液化水素供給配管、バリ取り装置、低温粉砕、低温センター（大学・企業）、ヘリウム液化装置、アトラクション用煙幕発生装置、MRI装置、電子顕微鏡、生体細胞保存設備、スペースチャンバー用シュラウドへLN2供給、サブゼロ槽 |
規格表
| 内管×外管 | 熱 侵 入 量 | クールダウン時 蒸発損失 KJ/m |
重 量 | ||
|---|---|---|---|---|---|
| 直 管 KJ/m・hr |
バイオネット KJ/1組・hr |
直 管 Kg/m |
バイオネット Kg/1組 |
||
| 15A×50A | 1.04 | 9.07 | 67 | 3.4 | 3.1 |
| 20A×50A | 1.27 | 10.15 | 84 | 3.6 | 3.2 |
| 25A×80A | 1.46 | 12.02 | 105 | 5.8 | 5.8 |
| 40A×80A | 2.05 | 16.85 | 251 | 7.9 | 6.1 |
| 50A×100A※ | 2.50 | - | 318 | 10.2 | - |
左右にスワイプして
ご覧ください。
- 規格外サイズもご相談下さい。
大臣認定品範囲
| 機械の種類 | 仕 様 | ||||||
|---|---|---|---|---|---|---|---|
| M 管類 | 材質 | 設計温度 | 設計圧力 （MPa） |
口径 （A） |
その他 | ||
| 名称 | 区分 | グループ | 最高（℃） | 最低（℃） | |||
| 一般配管 | ステンレス鋼 | G1 | 400 | -196 | 25以下 | 40以下 | 真空断熱配管に限る |
| 1.4以下 | 100以下 | - | |||||
| 4.9以下 | 40以下 | ||||||
| G4 | 800 | -269 | 25以下 | 40以下 | 真空断熱配管に限る | ||
| 1.4以下 | 100以下 | - | |||||
| 4.9以下 | 40以下 | ||||||
| G6 | 800 | -196 | 25以下 | 40以下 | 真空断熱配管に限る | ||
| 1.4以下 | 100以下 | - | |||||
| 4.9以下 | 40以下 | ||||||
左右にスワイプして
ご覧ください。
この製品のお問い合わせ・パンフレットはこちら

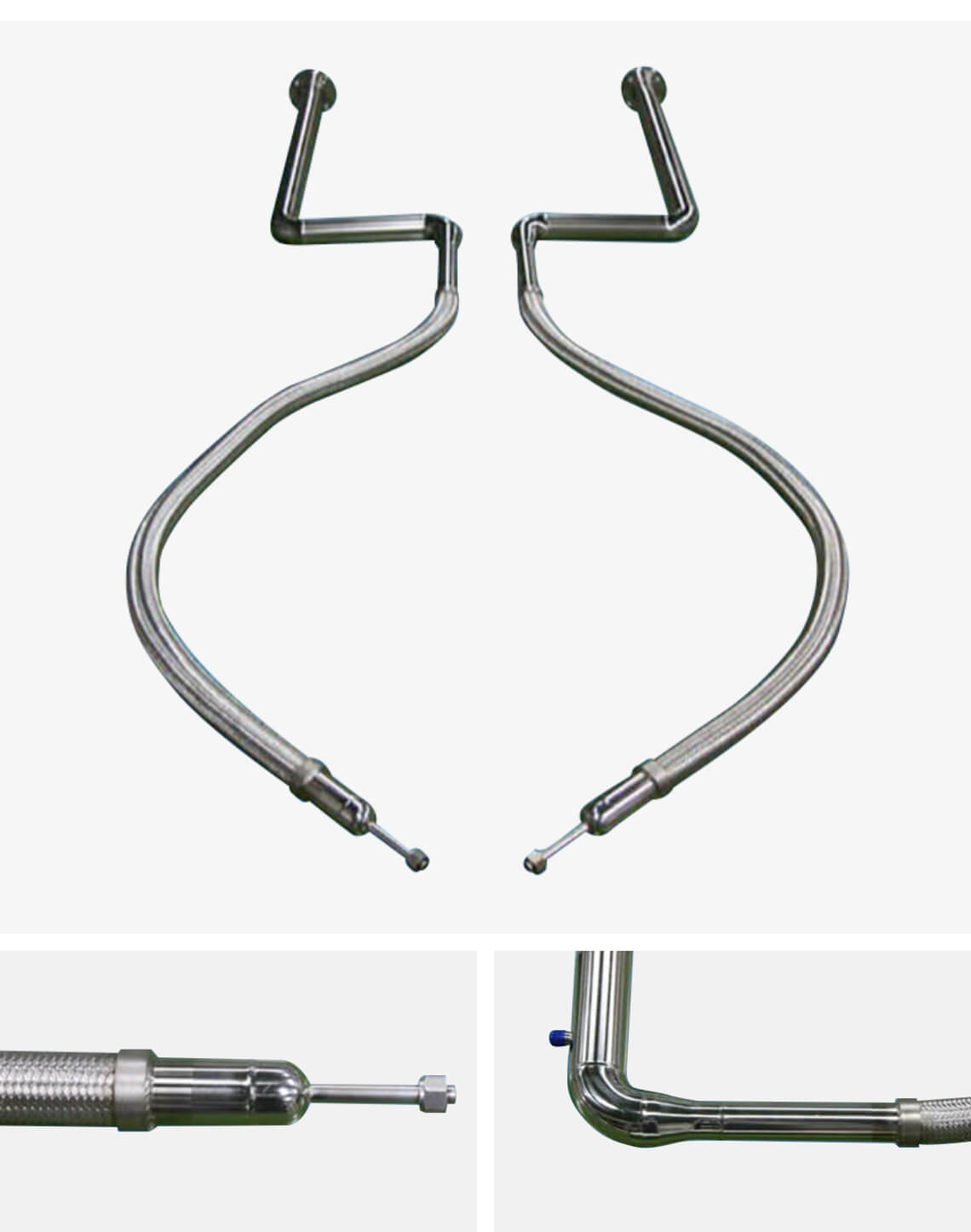

SIVLEX（真空断熱フレキ）
特長
- 装置との取合いやフィールド作業、地震対策等を必要とする箇所に導入されています。
- 積層真空断熱の為、熱損失が少なく、ウレタンフォーム断熱に比べて蒸発ロスが約1/40です。
- 内管、外管ともステンレス製の為、配管寿命が長く、性能の経年変化が少ない。
- 配管外径が小さく、軽量で設置スペースが少ない。
- クリーンルーム、医療関係、食品関係の設置環境等に対応した、外面研磨の仕様も対応可能です。
- 配管接続はバイオネット・ジョイント接続方式です。
- 現地取付が容易で、施工は短時間で可能です。
- レイアウトの変更に対応できます。
- 将来、延長が容易に出来ます。
用途・使用例
| 流体 | 窒素 / 水素 / 酸素 / ヘリウム / アルゴン |
|---|---|
| 使用例 | 電子部品工場、MBE装置、冷凍食品、アイスクリーム（冷凍菓子）、自動車工場（冷やしバメ）、液化水素供給配管、バリ取り装置、低温粉砕、低温センター（大学・企業）、ヘリウム液化装置、MRI装置、アトラクション用煙幕発生装置、電子顕微鏡、生体細胞保存設備、スペースチャンバー用シュラウドへLN2供給、サブゼロ槽 |
標準規格寸法
規格表

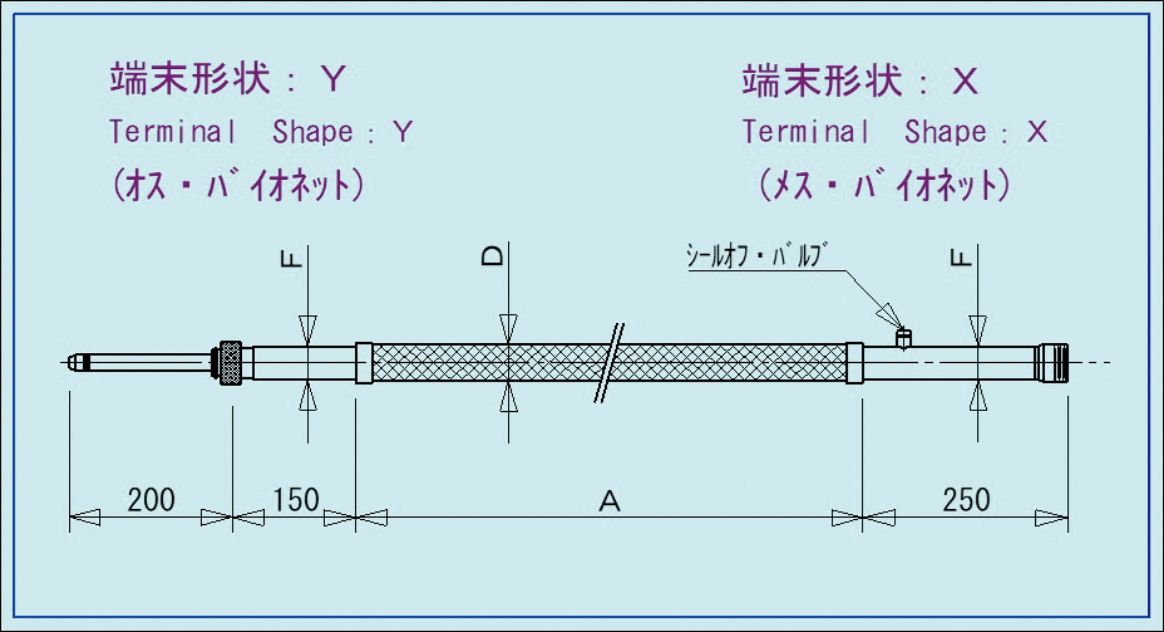

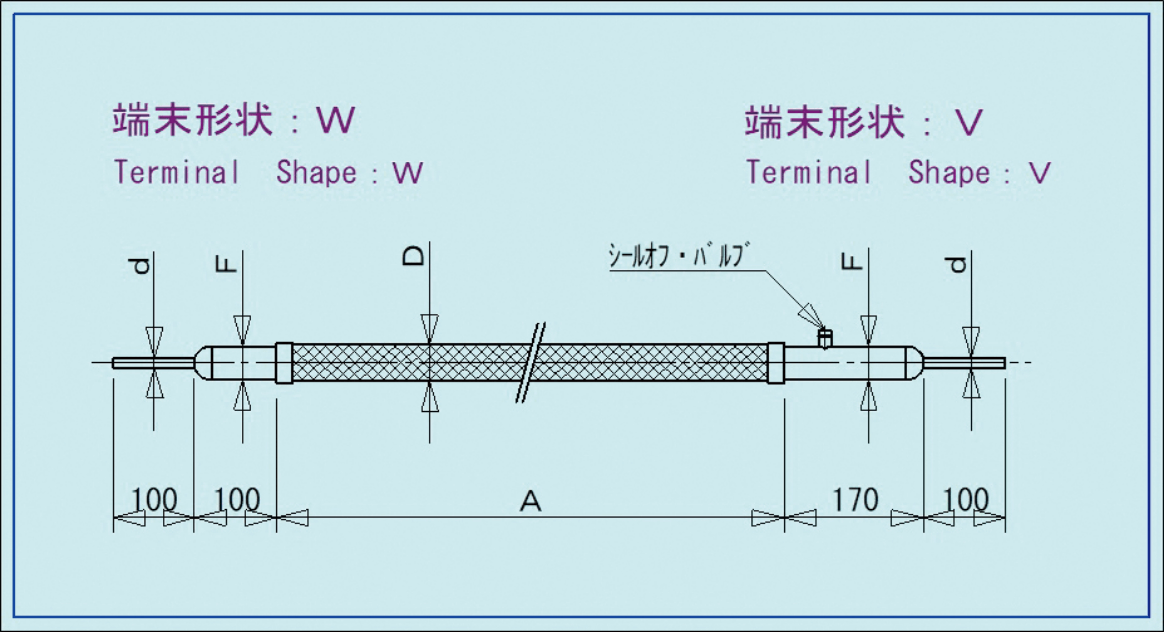

| 内管口径 ： d | A | D | F |
|---|---|---|---|
| φ9.53（3/8"） | 1 ～ 5m | φ37.5 | 25A （φ34） |
| φ12.7 （1/2"） | 1 ～ 5m | φ46.0 | 32A （φ42.7） |
左右にスワイプして
ご覧ください。
- 規格外サイズもご相談下さい。
この製品のお問い合わせ・パンフレットはこちら
気液分離器
特長
液位と圧力を制御し、ユースポイントで液化ガスのみを供給することができます。
断熱方式
積層真空断熱方式（スーパーインシュレーション＋高真空）
材質
内外管共ステンレス管を使用していますので、
寿命が長く性能の経年変化が少なくなっています。
